В чем заключается принцип работы и какова структура низковольтных распределительных шкафов серии MNS? Как подключаются кабели?
2024-10-29
Низковольтная распределительная панель также называется низковольтной распределительной панелью или распределительным шкафом, это низковольтная цепь, требующая распределительных устройств, измерительных приборов, устройств защиты и вспомогательного оборудования и т.д., в соответствии с определенной схемой проводки, установленной в металлическом шкафу, представляет собой комбинацию электрического оборудования, для управления, защиты, измерения, распределения и мониторинга. Он подходит для распределения электроэнергии, распределения и освещения в низковольтной распределительной системе с номинальным рабочим напряжением не более 4000 В. Низковольтные распределительные панели являются наиболее широко используемыми низковольтными комплектами оборудования на электростанции, ниже приводится введение в производство АББ серии MNS низковольтных распределительных панелей структурного принципа. Птица на дереве Образование Электромонтажника Онлайн Обучающие Курсы
Серия MNS низковольтных распределительных панелей, представляет собой проверенную комбинацию низковольтных распределительных устройств (именуемых TTA), общий вид и структура которых показаны на рисунке 1 и рисунке 2.

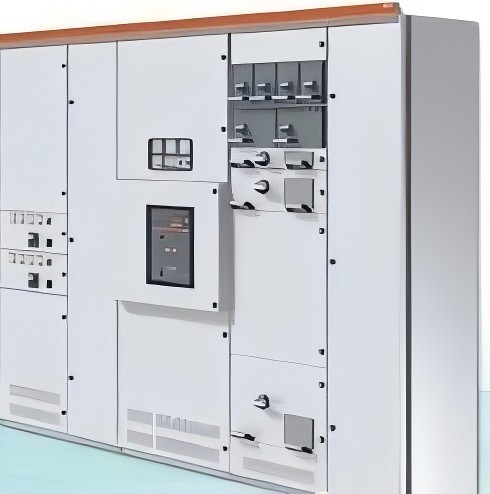

Рис. 1 Общий вид распределительной панели типа MNS

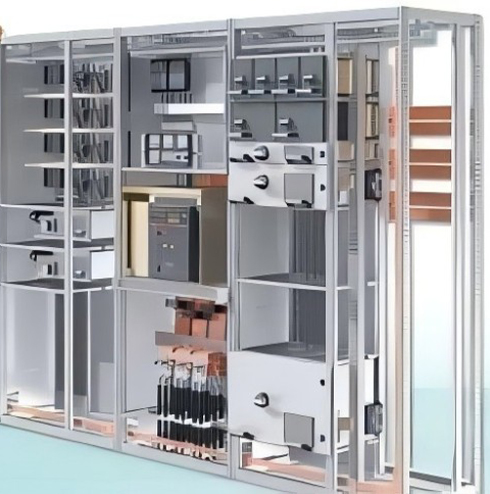

Рис. 2 Структура распределительных щитов типа MNS
1.Каркас распределительного шкафа
Распределительный шкаф состоит из независимых отдельных шкафов, соединенных болтами в единый блок, каркас которого показан на рисунке 3. Днище шкафа изготовлено из комбинации прочно сваренных листов 3-миллиметровой стали с алюминиево-цинковым покрытием спереди и сзади, и каждый распределительный шкаф точно соединен вместе путем привинчивания горизонтальных и вертикальных С-образных каркасов вместе, чтобы сформировать прочную структуру с использованием стяжных соединений и конструкции нажимных пластин.
С-образные каркасы перфорированы с интервалом 25 мм в соответствии с немецким промышленным стандартом 43660 и изготовлены из высокопрочной нержавеющей стали толщиной 2 мм, плакированной цинком. Все элементы рамы фиксируются резьбовыми самонарезающими винтами. Рамы распределительных щитов имеют модульную конструкцию, позволяющую произвольно компоновать функциональные блоки путем простого изменения положения перегородок отсеков, а верхний каркас оснащен подъемными проушинами.

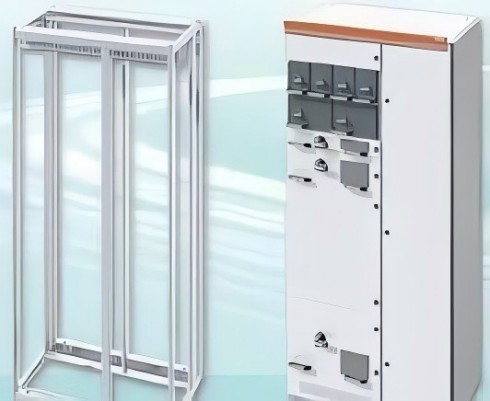

Рисунок 3 Рама распределительного щита
Шины
Медные шины изготавливаются в соответствии с немецкими промышленными стандартами. 3-фазные или 4-фазные горизонтальные шины могут быть установлены в отдельном отсеке шин в задней части распределительного шкафа, а MNS может использоваться с двумя системами шин, установленными на верхнем и нижнем уровнях этого отсека шин, а шины распределительного щита имеют вид, показанный на рис. 4.

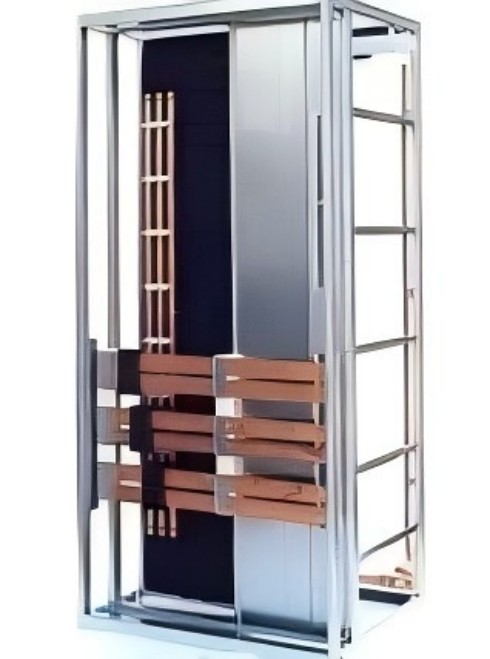

Рис. 4 Шина распределительного щита
Система сборных шин MNS имеет уникальную конструкцию с использованием болтов с покрытием ESLOK, конических пружинных шайб и резьбовых пластин, которые затягиваются динамометрическим ключом. Эта конструкция сертифицирована как не требующая обслуживания и в равной степени подходит для соединений, выполняемых в полевых условиях, при этом все соединения сборных шин выполняются с передней панели распределительного устройства.
Главные шины расположены в задней части распределительного шкафа (внутри отсека сборных шин) и могут быть разделены на два уровня. Главная шина располагается в задней части распределительного шкафа (отсек сборных шин) и может быть разделена на верхний и нижний уровни. Двойная главная шина располагается на верхнем и нижнем уровнях соответственно; одинарная главная шина располагается на верхнем или нижнем уровне; главная шина может быть однополюсной, последовательно или параллельно соединенной; шина изготовлена из меди (Cu), а площадь поперечного сечения составляет 30*10 мм, 40*10 мм и 60*10 мм. Распределительная шина используется для соединения компонентов функционального блока с шиной, распределительная шина (вертикальная шина) распределяется в шинной камере, материал шины - медь (Cu), одинарная медная пластина прямоугольного типа, сечение - L-образное 50*30*5 мм.
Три, многофункциональный разделитель
Распределительная шина (медная пластина прямоугольного типа) установлена в изолированную многофункциональную перегородку, вся шина вместе, без необходимости добавления еще одной перегородки для достижения требований уровня защиты от поражения электрическим током (IP20), многофункциональная перегородка показана на рисунке 5.

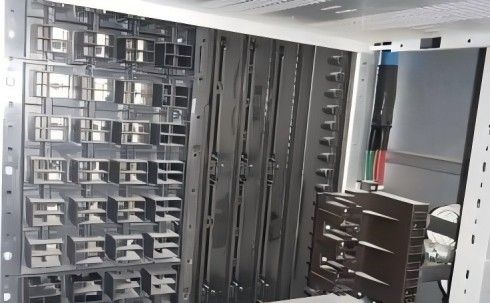

Рисунок 5 Коммутационная перегородка
Многофункциональная перегородка обладает характеристиками устойчивости к дуговым замыканиям, а также изоляции отсека устройства и отсека шины. Она может эффективно изолировать дугу замыкания и предотвратить ошибочное введение пальцев (IP20), а также обладает функциями изоляции, изоляции, самогашения, огнестойкости, гашения дуги и гашения дуги.
В-четвертых, адаптер
Адаптер облегчает горизонтальное распределение вертикальной распределительной шины, так что 4 или 2 отходящих функциональных блока могут быть тесно расположены в одном горизонтальном положении в электрическом шкафу, оптимизируя таким образом свободное пространство в распределительном шкафу. Номинальный ток 4-контурных адаптеров составляет 45 А на цепь и 63 А на цепь для двух контуров. Адаптеры предварительно подключены для подключения внешних розеток в кабельном отсеке. Адаптер имеет две спецификации - 3-полюсную и 4-полюсную, и каждый функциональный блок имеет 20 вспомогательных клемм.
1. Первичный вставной разъем
Первичная вставка - это точно спроектированный компонент. Каждый контакт проходит функциональную проверку и испытание давлением при изготовлении, после чего на контактном узле гравируются дата изготовления и контактное давление, а также серийный номер. Первичные вставки луженые и рассчитаны на ток 250 А. Проволочные гнезда зависят от размера кабеля в полевых условиях. Каждая первичная вставка имеет защитную крышку для обеспечения полной изоляции контактов перед контактом с распределительной шиной, как показано на рис. 6.

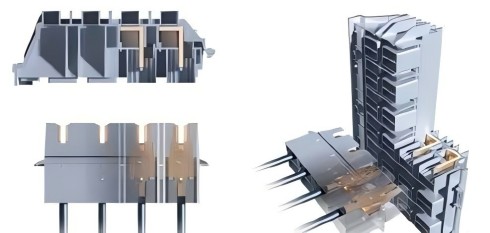

Рис. 6 Схема первичных вставок ящика
5. Кабельная проводка
Входящие и выходящие кабели и места подключения линий управления расположены на правой монтажной рейке кабельного отсека, причем клеммы главной цепи расположены сзади, а клеммы линии управления - перед ней под углом 45°. Подключение к клеммам линии управления может осуществляться с помощью винтов или вставных наконечников, а также с помощью клемм. В сборках с клеммами главной цепи менее 63A адаптер оснащен клеммами PE.
6. Ящики
Модульная конструкция распределительного устройства MNS основана на модульном отверстии 25 мм (в соответствии с немецким промышленным стандартом 436600); этот модуль обозначается буквой E, т.е. E = 25 мм. Ящики 8E имеют высоту 8x25 мм = 200 мм. Размеры компонентов: 8E/4, 8E/2, 8E, 16E, 24E и т.д., как показано на рис. 7.

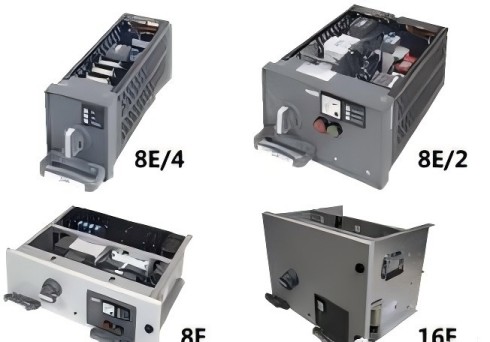

Рисунок 7 Схема ящика с различными спецификациями и размерами
Восьмое, различие между различными типами распределительных устройств
Разница между распределительными устройствами lGCS, GCK, MNS, GGD
GGD - это стационарный шкаф, GCK, GCS, MNS - тумбы.
Шкаф GCK и тумба GCS, MNS отличаются друг от друга механизмом приведения в движение ящика;
Шкаф GCS может выполнять только одностороннюю операцию, глубина шкафа 800 мм.
Шкаф MNS может выполнять двухстороннюю работу, глубина шкафа 1000 мм.
Сходства и различия нескольких моделей:
Модуль: GCK минимальный выдвижной ящик 1 модуль: GCS (Senyuan) минимальный выдвижной ящик 1/2 модуля, MNS (импортная технология ABB) минимальный выдвижной ящик 1/4 модуля.
Шина: Горизонтальная шина MNS и GCS отходит назад, при этом передняя левая тумба и передняя правая кабельная розетка разделены перегородкой, а их вертикальная шина собрана в огнестойкой пластиковой функциональной плате, более надежной. GCK горизонтальная шина расположена на верхней части шкафа, вертикальная шина не имеет огнестойкой пластиковой функциональной платы, кабельный выход может быть обратно, также может быть сделано в правой части кабельной комнаты выхода, но ящик для продвижения механизма и GCS, MNS отличается, относительно простой.
Ящик: GCS может иметь только минимум 1/2 ящика, MNS имеет 1/4 ящика, MNS ящик имеет другой механизм блокировки, в то время как GCS просто переключить себя.
Разница между GCS и MNS
1, разное происхождение: GCS - это отечественный независимый дизайн и разработка, MNS представлен ABB, GCS поставляется на рынок с 96 года, многие аспекты смоделированы на MNS, такие как горизонтальная шина, вход и выход из линии и т.д. 2, разная сборка стали: MNS имеет 4 выдвижных ящика, а GCS имеет 4 выдвижных блокировочных механизма.
2, разная сборка стали: GCS собирается из стали 8MF (KS), в то время как MNS собирается из стали C (KB). С точки зрения прочности GCS лучше, чем MNS, но с эстетической точки зрения, MNS, чем GCS хорошо выглядит, многие производители используют C профиль, чтобы сделать GCS. GCS оригинальный дизайн может только сделать максимальный ток 4000 А, в то время как MNS может достичь более высокого, после многих улучшений в GCS теперь до 6300 А. 3, механизм ящика отличается: GCS собирается 8MF (KS) стали, в то время как MNS собирается C (KB) стали.
3, механизм ящика отличается: GCS использует поворотный механизм (CJG-1~3), в то время как MNS использует большую блокировку. По сравнению с GCS ящик, чем MNS ящик вставки и извлечения более энергосберегающие точки.
4, модуль установки отличается: модуль установки шкафа MNS составляет 25 мм, а GCS - 20 мм, GCS может сделать до 11 слоев ящиков, MNS может сделать 9 слоев, но MNS может сделать двухсторонний шкаф (спереди и сзади двух установленных ящиков). Таким образом, GCS может сделать до 22 ящиков, а MNS - 72 ящика (у GCS нет четвертных ящиков, а у MNS они есть).MNS имеет преимущество в малом токе. MNS имеет преимущество при малых токах, в то время как GCS имеет некоторые преимущества при больших токах.

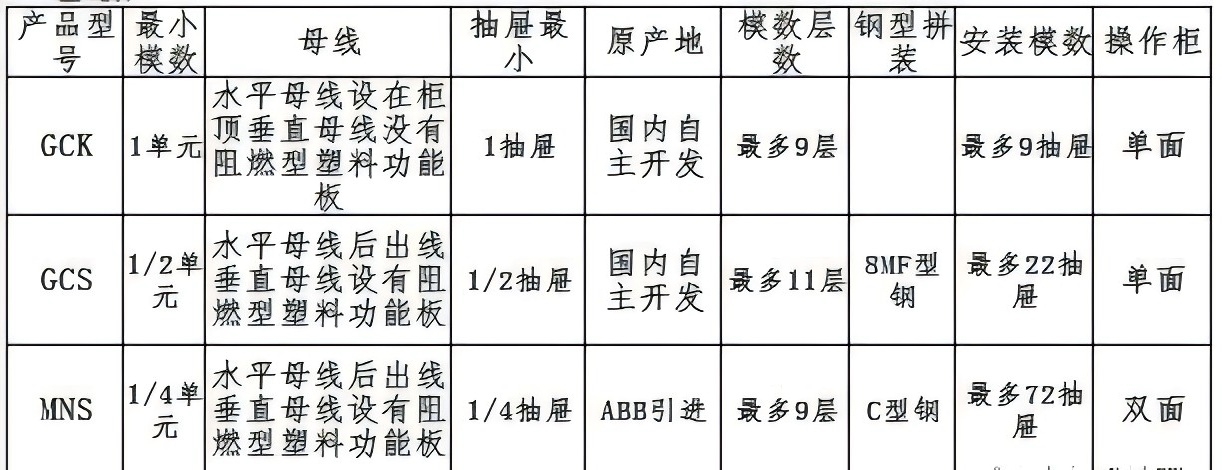

Таблица 1
1.Преимущества и недостатки различных типов распределительных устройств
В целом: выдвижные шкафы занимают больше места, просты в обслуживании, имеют больше отходящих цепей, но стоят дороже; а стационарные относительно отходящих цепей меньше, занимают больше места. Если место, предоставленное заказчиком, слишком мало для выполнения фиксированного типа, его следует изменить на выдвижной тип.
Низковольтное распределительное устройство переменного тока типа lGGD: распределительное устройство имеет преимущества разумного механизма, удобного монтажа и обслуживания, хорошей защиты, высокой отключающей способности, большой мощности, сильной секционной мощности, сильной динамической стабильности, широкой применимости электрических решений и т.д., может быть использовано в качестве запасного продукта.
Недостатки: меньшее количество цепей, блок не может быть произвольно объединен и занимает большую площадь.
КРУ lGCK обладает высокой отключающей способностью, хорошей динамической термостабильностью, передовой и разумной структурой, гибкой электрической программой, серией, сильной общностью, разнообразием программных блоков, любой комбинацией. Шкаф, вмещающий количество цепей, экономия площади, высокий уровень защиты, безопасность и надежность, простота обслуживания и другие преимущества.
Недостатки: горизонтальная шина в верхней части шкафа, вертикальная шина без функциональной платы из огнестойкого пластика.
Низковольтные выдвижные распределительные устройства lGCS: с высокими техническими показателями, адаптируются к потребностям развития энергетического рынка, и могут конкурировать с существующим внедрением продукции. В соответствии с принципом безопасности, экономичности, разумности и надежности, разработан новый тип низковольтного выкатного распределительного устройства, которое отличается высокой отключающей и соединительной способностью, хорошей динамической и термической стабильностью, гибкой электрической программой, удобной комбинацией, сильной полезностью серии, новой структурой и высоким уровнем защиты.
Преимущества продукции серии MNS:
◆Компактный дизайн: больше функциональных блоков могут быть объединены в меньшем пространстве.
◆ Сильная структурная универсальность и гибкая сборка: профили C с модулем 25 мм могут соответствовать требованиям различных структурных форм, уровней защиты и рабочих сред.
◆ Стандартный дизайн модуля: он может состоять из защиты, эксплуатации, преобразования, управления, регулировки, индикации и других стандартных блоков, и пользователи могут выбирать и собирать их в соответствии с их потребностями.
◆ Высокая техническая производительность. Основные параметры достигают современного международного технического уровня.
◆Сжатый сайт. С высокой степенью трасформации, он может значительно сжать сайт для хранения и транспортировки предварительного производства.
◆ Удобная сборка. Нет необходимости в специальной сложности
